電力設備交接試驗規程絕緣電阻相關規定

交接規程上的絕緣電阻試驗相關規定：

發電機：

(1)各相絕緣電阻的不平衡系數不得大于2；

(2)吸收比：對瀝青浸膠及烘春云母≥1.3，對環氧粉云母絕緣≥1.6，在交接試驗前，包括匯水管電阻不同的廠家均有不同的規定，應區別對待；

(3)轉子繞組應使用500V搖表，不低于0.5MΩ。

交流電動機：380V電機≥0.5MΩ；1000V以上電機，應測試吸收比≥1.2。

電力變壓器：

(1)不低于產品出廠試驗值的70%；

(2)35KV及以上且容量為4000KVA及以上，測量吸收比≥1.3；

(3)220KV及以上且容量為120MVA及以上，應用5000V搖表測極化指數≥1.3。

互感器：

(1)應測量一次繞組對二次繞組及外殼、各二次繞組之間及對外殼的絕緣。應尤其注意半絕緣PT測絕緣時應拆開一次側的N端接線來測試，另外每個二次繞組均應有體現；

(2)油紙電容式的CT應測試末屏對二次繞組對地的阻值，用2500V搖表≥1000MΩ。

斷路器：

(1)應測試絕緣拉桿的絕緣值；

(2)操作回路的絕緣電阻應≥10MΩ。

套管：

(1)套管的主絕緣；

(2)電容式套管的末屏應用2500V搖表≥1000MΩ，否則應進行末屏的介損試驗；

電力電纜：應測量各電纜線芯對地或?qū)饘倨帘螌娱g和各線芯間的絕緣值。

電容器：

(1)耦合電容，斷路器電容應在二極之間測試；

(2)并聯電容器應在電極與外殼之間進行。

避雷器：

應測試主絕緣及基座絕緣。

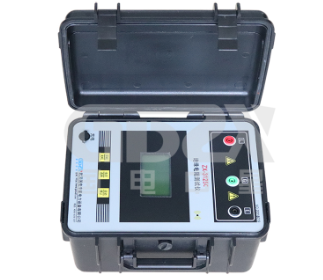

       國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
