TAG-8000無線高壓核相儀關鍵技術解析與電力系統應用實踐

 一、設備概述與核相技術原理

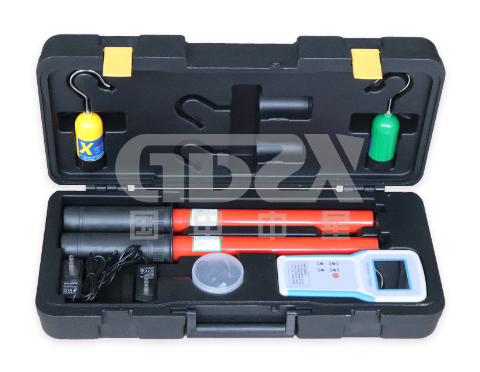

TAG-8000無線高壓核相儀是專為6kV-500kV高壓輸電線路設計的智能化核相設備，其核心功能包括：

1.雙端無線同步核相：采用2.4GHz無線傳輸技術，突破傳統有線核相儀100米距離限制；

2.動態相位分析：通過發射器采集高壓側信號，主機實時計算相位差（誤差≤5°）與頻率偏差（±0.1Hz）；

3.多重安全防護：內置高壓驗電功能，泄漏電流嚴格控制在<10μA，滿足IEC 61481帶電作業安全標準。

二、關鍵技術突破與性能優勢

1. 無線傳輸系統的創新設計

抗干擾架構：采用跳頻擴頻（FHSS）技術，在復雜電磁環境下仍保持穩定通信；

低功耗方案：發射器功耗<0.1W（350mAh電池續航>72h），主機功耗<0.3W（2500mAh電池支持連續工作40h）；

環境適應性：工作溫度-35℃~+45℃，滿足高寒、高熱及95%RH高濕環境。

2. 高精度測量算法

矢量分析法：通過320×240彩屏實時顯示相位矢量圖，支持同相/異相快速判斷；

雙頻同步采樣：對50/60Hz電網頻率自適應，采樣率>1kHz，確保相位差檢測精度；

溫度補償機制：內置溫度傳感器自動校正測量偏差，保障-40℃~+55℃儲存條件下的數據可靠性。

三、典型應用場景與操作要點

1. 高壓環網并網核相

操作流程：發射器掛接待核相線路→主機接收信號→比對相位差與頻率→語音提示"同相"（相位差<15°）或"異相"；

安全規范：核相前需通過驗電功能確認設備帶電狀態，作業人員需保持0.7m以上安全距離（500kV場景）。

2. 變電站二次側核相

特殊應用：支持CT/PT二次繞組核相，需注意變比參數設置（設備支持0.1-1000自定義變比范圍）；

數據記錄：可通過USB接口導出歷史核相數據，兼容SCADA系統集成。

四、運維優化建議

1.電池管理系統：

鋰電池循環壽命>500次（建議每月完成1次完整充放電）；

低溫環境（<-20℃）使用前需預熱至0℃以上；

2.設備校準：

年度精度校驗需使用標準相位源（推薦Fluke 6135A）；

現場快速驗證可采用同源電壓比對法；

3.遠程核相升級：

4G模塊擴展后支持云端數據管理（需選配TAG-RM01遠程模塊）；

支持Modbus TCP協議接入電力物聯網平臺。

五、與傳統核相設備的對比分析

TAG-8000通過無線傳輸、智能算法與高可靠性設計的融合，實現了高壓核相作業的數字化升級。其在新能源并網、城市配網改造等場景的應用數據顯示，核相效率提升60%以上，誤操作率降低90%，標志著高壓帶電檢測技術進入智能化新階段。建議技術人員重點關注其遠程核相功能的擴展應用，以適應新型電力系統建設需求。
