FRA系列油浸式交直流高壓分壓器：高精度電力測量的創新解決方案

一、引言
       在電力系統運維與高壓實驗研究中，精準測量交直流高壓參數是確保設備安全運行和科研數據可靠性的關鍵。FRA系列油浸式交直流高壓分壓器憑借其創新的結構設計和卓越的性能指標，為電力行業提供了一套高效、便攜的測量解決方案。本文將從技術特性、應用場景和型號選型等維度對該系列設備進行深入解析。

二、產品核心架構

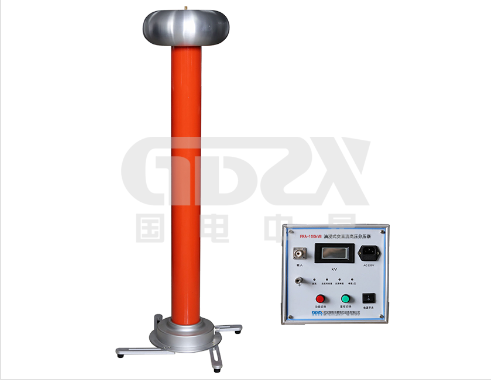

       該設備采用模塊化集成設計，由高穩定無源阻容分壓器與高精度數字電壓表兩大核心組件構成。分壓器采用油浸式絕緣工藝（Φ94×610mm緊湊結構），結合400MΩ高阻抗特性，有效降低系統干擾。配套數字電壓表通過5000:1分壓比實現精確信號轉換，整套系統收納于670×240×290mm的鋁合金便攜箱體中，重量僅17kg，滿足現場作業的移動需求。

三、關鍵技術特性

1.雙模測量能力
     同時支持交流100kV和直流100kV量程，0.5級精度指標達到電力行業一級標準（GB/T 16927.1），滿足IEEE Std 4-2013對高壓測量的規范要求。

2.環境適應性設計

寬溫域工作：0~40℃溫度范圍內保證測量穩定性

高濕環境耐受：≤85%RH濕度下保持絕緣性能

海拔適應性：≤1000m海拔高度無需修正系數

3.智能防護體系
通過油浸式絕緣結構實現雙重防護：
（1）散熱優化：變壓器油介質有效控制阻容元件溫升
（2）電氣保護：絕緣強度提升30%以上，規避局部放電風險

四、應用場景解析

1.電力系統現場應用

變電站開關柜耐壓測試

輸電線路絕緣子直流泄漏檢測

避雷器帶電監測

2.科研教育領域

高電壓實驗室教學演示

新型絕緣材料擊穿特性研究

電力電子器件耐壓測試平臺

五、型號選型指南
該系列提供3個電壓等級（100/200/300kV）與3類精度組合，用戶可根據具體需求靈活選擇：

注：xxx代表100/200/300kV不同電壓等級

六、技術發展趨勢
      隨著智能電網建設推進，新一代分壓器正朝著以下方向演進：

1.數字化升級：集成RS485/光纖通信接口

2.智能化改進：搭載溫度補償算法

3.多功能擴展：增加局部放電監測模塊

七、結論
      FRA系列油浸式分壓器通過創新的結構設計和嚴謹的工藝控制，在保證0.5級高精度的同時實現了優異的便攜性能。其模塊化設計理念和階梯式產品矩陣，既滿足電力現場快速檢測需求，又能適應科研機構的精密測量要求，為高壓測量領域提供了可靠的技術裝備支撐。隨著新能源電力系統的快速發展，此類高精度測量設備將在電網智能化進程中發揮更加關鍵的作用。
