電纜故障測試儀高壓閃絡法檢測原理

       電纜故障測試儀高壓閃絡法檢測原理

??沖擊高壓閃絡法可以測試電纜的高阻泄漏故障、高阻閃絡性故障、低阻短路故障和斷線故障。是一種高效可靠、適應性較廣的電纜故障測尋手段。

??沖擊高壓閃絡法測試原理

??在故障電纜的始端施加一個沖擊高壓，將故障點電弧擊穿。利用故障點擊穿瞬間的電壓突跳作為測試信號。觀察此信號在故障點和電纜始端之間往返一次的時間進行測距。沖擊高壓閃絡法的信號取樣方法有多種，常用的方法有電壓取樣法、終端電壓取樣法、電流取樣法等。目前，由于安全原因電壓取樣法日趨淘汰。在國內外，電流取樣法已得到廣泛應用。

電流取樣法利用電磁感應原理，用電流互感器拾取地線上的電流信號來獲得電纜中的電波電流反射信號。與高壓發生器、市電沒有電氣上的關系，所以更安全。電流取樣法所得波形周期多，反射波形特征拐點清晰，特別有利于故障距離分析和定位。

??低壓脈沖法由電纜故障測試儀內部產生觸發，而閃絡法則由外部高壓產生觸發。此現象可以在不同情況下按采樣鍵得到反映，在低壓脈沖時按采樣波形馬上顯示出來，而高壓閃絡時按采樣鍵波形并不馬上反映出來，而是等外部高壓觸發打火后才顯示出來。

??高壓閃絡故障測試波形

??就大部分故障本質來說，基本都屬于絕緣體的損壞。高阻故障是由于絕緣介質的抗電強度下降所致。因為故障點的阻值高，測量電流小，所以即使用足夠靈敏的儀表也難以測量。對于脈沖法，由于故障點等效阻抗幾乎等于電纜特性阻抗，所以反射系數幾乎等于零，因得不到反射脈沖而無法測量。但從介質的電擊穿現象出發，只要對電纜加足夠高的電壓，故障點就會發生擊穿現象。在擊穿的瞬間，故障點被放電電弧短路，所以在故障點放電前后，就產生電壓的躍變。

??由于介質擊穿，其電離過程需要一定的時間，而弧光放電一般要持續數百微秒到幾個毫秒，因此躍變電壓在放電期間就以波的形式在故障點和電纜端頭之間來回反射。如果在電纜的端頭(始端或終端)，把瞬間躍變電壓及來回反射的波形記錄下來，便可測量出電波來回反射的時間;再根據電波在電纜中的傳播速度，就可以算出故障點到端頭的距離。基于這個物理機理產生了閃絡測試法。

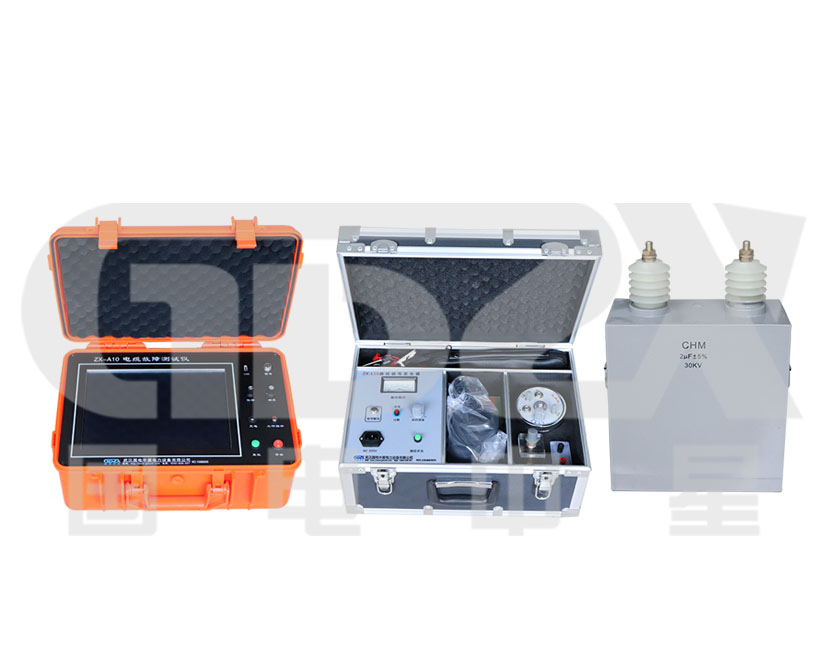

國電中星生產的電纜故障系列測試儀，具有智能化程度高、功能齊全、使用范圍廣、測試準確、使用方便等特點。更多電纜故障測試儀的相關文章，盡在國電中星官網：www.m.fukushima-ski.com！
