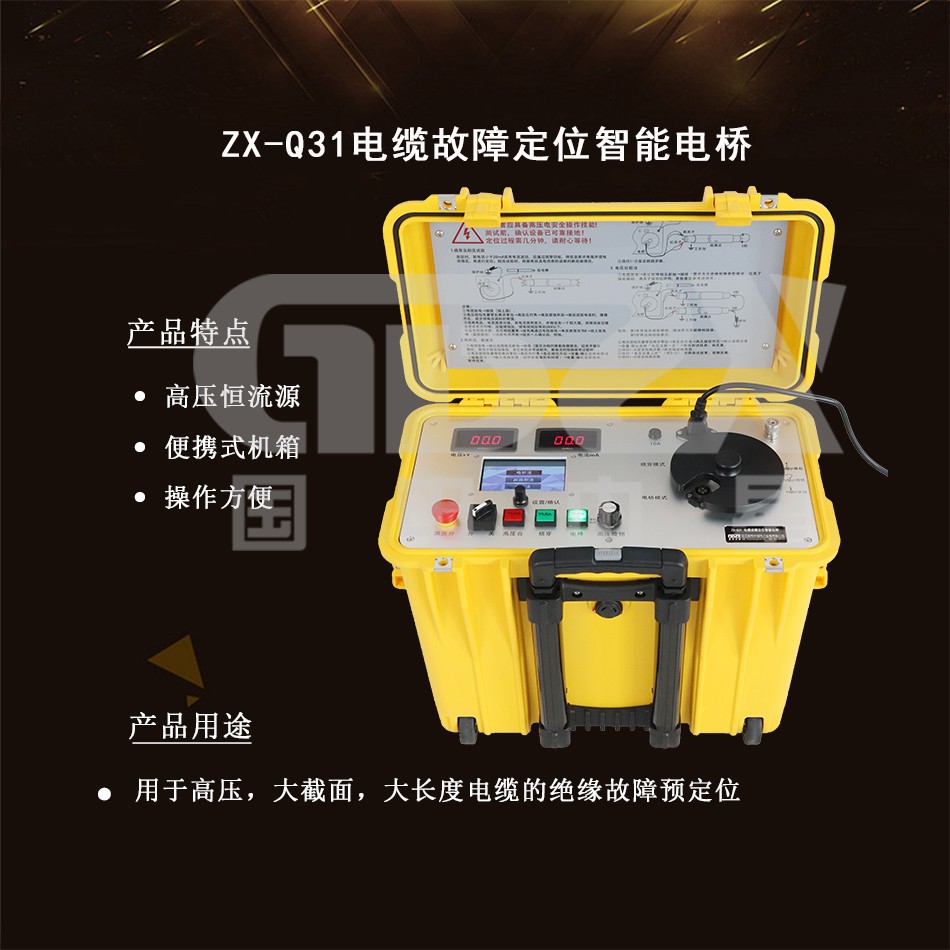

ZX-Q31電纜故障定位智能電橋
適合于高壓，大截面，大長度電纜的絕緣故障預定位
參考標準：
●高壓恒流源，電壓高，電流穩定
●設備電壓高、重量輕、操作方便
●特別適用于判斷短電纜及靠近端頭的擊穿點
說明書
操作視頻ZX-Q31電纜故障定位智能電橋集燒穿和智能電橋于一體的高壓電纜系統絕緣故障定位智能電橋，可以快速將高殘壓電纜故障燒成低阻。智能電橋最大電流600mA，適合于高壓，大截面，大長度電纜的絕緣故障預定位。大電流可大幅度提高故障距離測量精度。
1. 設備采用開關電源構成高壓恒流源，電壓高，電流穩定。

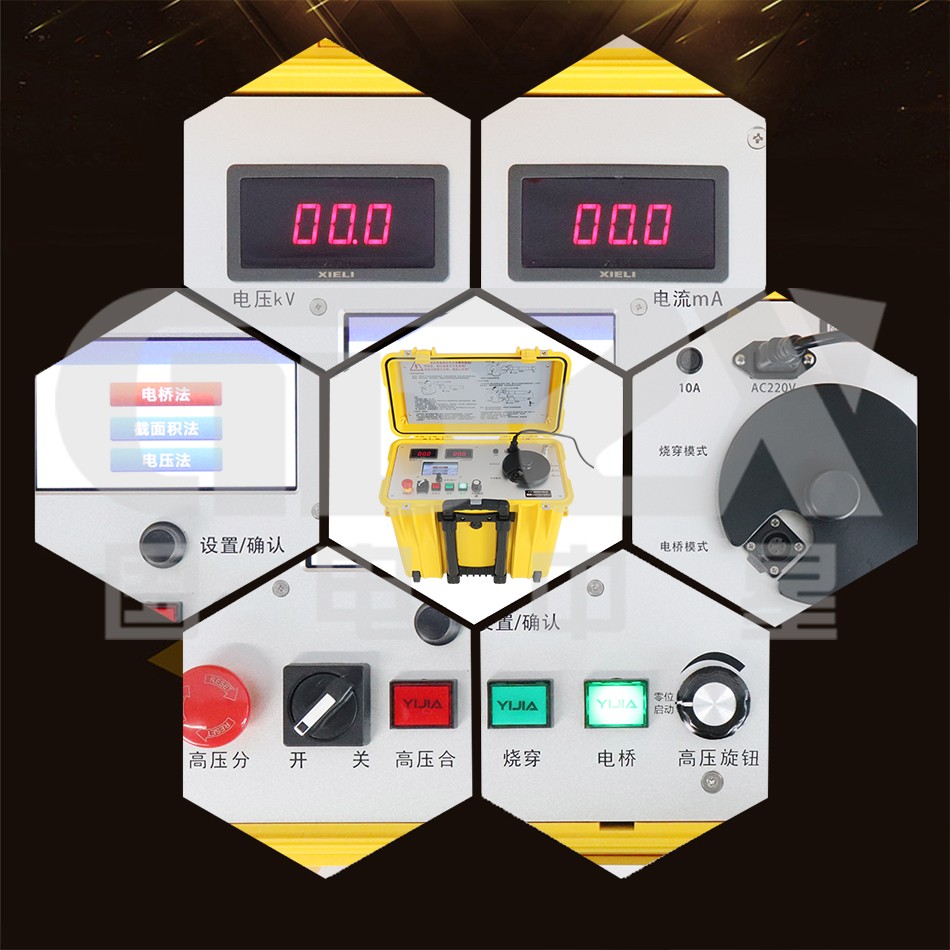

2. 電橋檢測模塊與大屏幕顯示液晶整體置于高電位。面板上的操作鈕處于地電位，通過絕緣桿操作電橋。
3. 四芯帶屏蔽高壓測量電纜銅網編織屏蔽層可靠接地使用安全四端電阻測量法避免了引線電阻引入的誤差。
4. 高壓恒流源和電橋集成在一個便攜式塑料箱體。設備電壓高、重量輕、操作方便。
5. 與波反射法相比，電橋法沒有盲區，特別適用于判斷短電纜及靠近端頭的擊穿點。
6. 高電壓、大電流特別適用于大長度大截面電纜及電纜附件故障預定位。
燒穿功能 | 輸出電壓 | 0~60kV 持續可調 |
短路電流 | 600mA | |
電壓測量范圍
| 輸出電壓 | 0~4kV |
短路電流 | 600mA | |
LCD 顯示屏幕 | 128×64 | |
定位精度 | ±( 0.2%·L+1)m | |
測試范圍 | 1~50000m | |
操作鍵盤 | 一鍵操作 | |
電源 | 220V AC± 10%，50Hz | |
功率 | 1kVA，發電機供電(大于1kW ) | |
重量 | 35kg(裸機)+7.5kg(附件包) | |
外型尺寸(長×寬×高) | 460×300×500mm | |
工作溫度 | -10℃~+55℃ | |
存儲溫度 | -20℃~+70℃ | |
