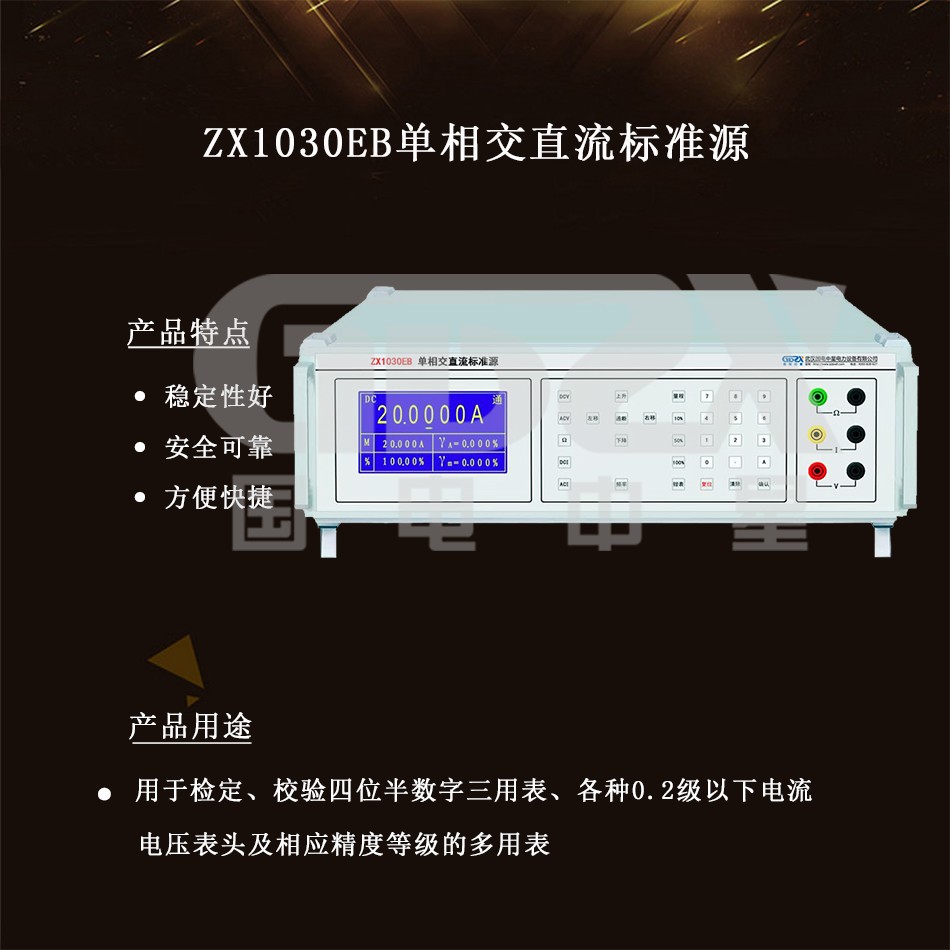

操作視頻ZX1030EB單相交直流標準源具有六位LCD液晶屏數字顯示輸出值、被檢表誤差、輸出量百分比、被檢表滿度值、頻率等參數的交直流電壓、電流校準源。另設8檔標準電阻器組，方便校準萬用表電阻檔。備有RS232接口實現數據自動處理功能。
ZX1030EB單相交直流標準源采用數字式閉環控制技術和大屏幕LCD顯示器，結合視窗技術設計出屏幕顯示，顯示內容區域化；采用先進的穩幅、功放、保護新技術，使其穩定性好、精度高、安全可靠；采用按鍵設定和按位調節輸出幅度值，滿足定值輸出和連續調節的不同需求，使用更加方便快捷。
1）具有電壓、電流及電阻輸出，穩定性好，負載能力強。

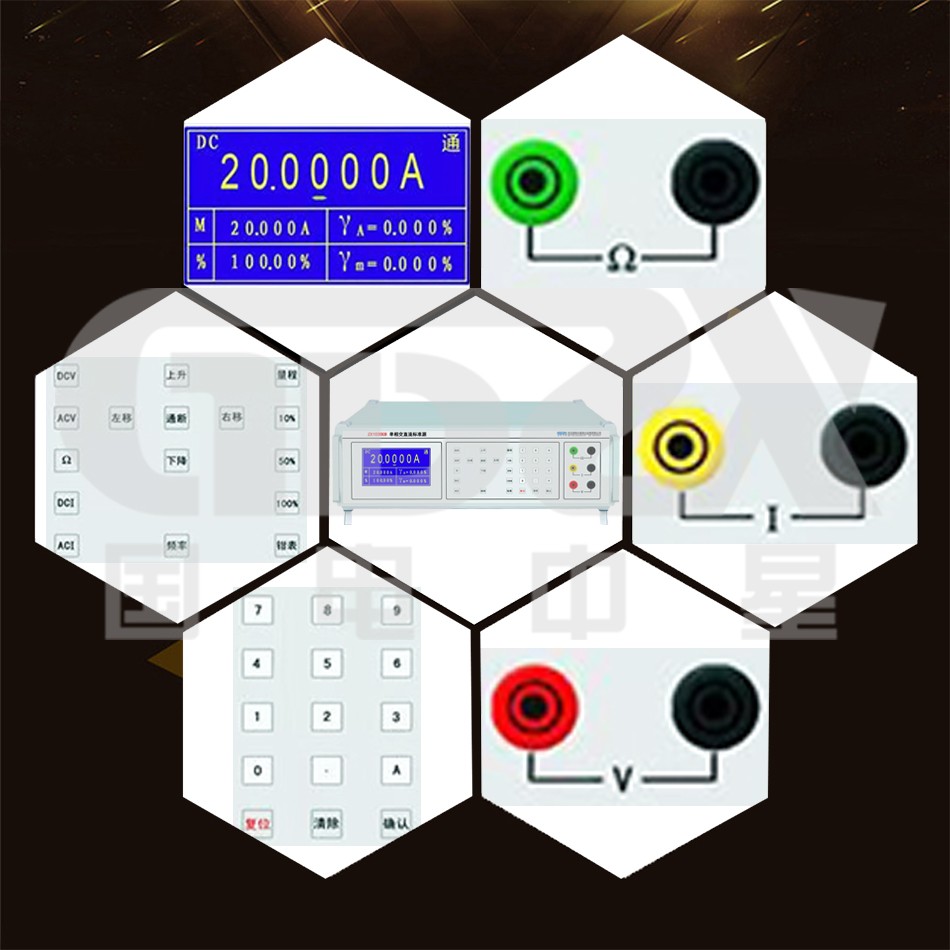

2）采用240×128大屏幕顯示器，具有良好人機界面。同時顯示輸出值、被檢表的量程、示值誤差和引用誤差、交流頻率、輸出狀態等。
3）按鍵設定和按位調節輸出幅度值。內部檔位自動切換。
4）采用“閉殼”校準技術，校準無需打開機箱。
5）供選擇的交流頻率為三種：50Hz、60Hz、400Hz。
6）具有獨特的保護電路和完善的自我保護功能，減小因為誤操作給標準表和被檢表帶來的危害。
7）具有鉗表檢測功能，輸出顯示與鉗表指示同步，配備我公司的ZX1000A鉗形表校驗線圈（選購件），可測量0～1000A電流。
8）具有掃描盤表功能，使用該功能校準儀將在零與設定值間勻速升降。
9）具有格數直顯功能，按格直接設定輸出，方便指針表檢測。
10）標準RS-232接口，校準儀與PC機聯接，實現真正的雙向通訊，通過計算機操控校準儀。
技術參數 | 詳細參數 |
項目 | 輸 出 范 圍 | 額定輸出 | 最大輸出 | 準 確 度 |
電壓 | 0.00100～0.22000V | 20mA | 40mA | 基本誤差： DC：±（0.02%讀數+0.03%量程） AC：±（0.03%讀數+0.05%量程） 電壓附加誤差：±0.02mV 1000V附加誤差：±0.05%讀數 20A附加誤差：±0.03%讀數 頻率附加誤差： 400Hz：±0.03%讀數 AC2mA以下不考核精度 |
0.22001～2.20000V | 50mA | 100mA | ||
02.2001～22.0000V | 100mA | 200mA | ||
022.001～220.000V | 50mA | 100mA | ||
0220.01～1100.00V | 10mA | 20mA | ||
電流 | 0.00000～0.11000mA | 3V | 4V | |
0.11001～0.55000mA | ||||
0.55001～2.20000 mA | ||||
2.20001～5.50000 mA | ||||
05.5001～22.0000 mA | ||||
22.0001～55.0000 mA | ||||
055.001～220.000 mA | ||||
220.001～550.000 mA | ||||
0.55001～2.20000 A | 2V | 3V | ||
2.20001～5.50000 A | ||||
05.5001～22.0000 A | 1V | 1.5V | ||
電阻 | 10Ω、100Ω、1kΩ、10kΩ、100kΩ、1MΩ、10MΩ、100MΩ | 0.25W | ±0.2%+20mΩ |
電源功耗 | 交流電源電壓220V±10%，頻率50Hz±1Hz，功耗：250VA |
工作環境 | 工作環境的溫度5℃～35℃，相對濕度﹤80% |
外形尺寸 | 470×160×430mm |
重 量 | 約16kg |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
